一、產品簡介

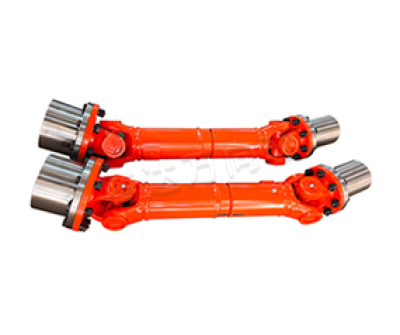

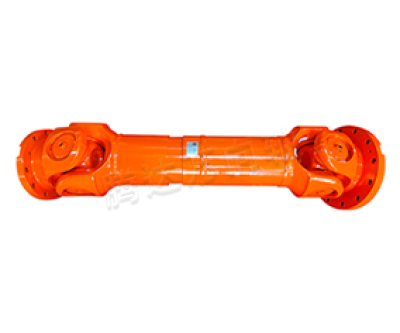

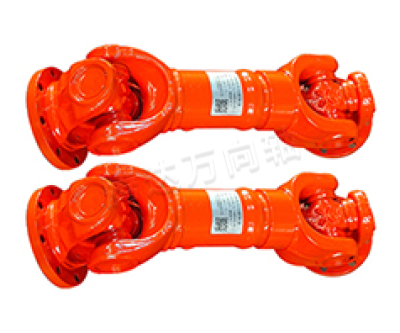

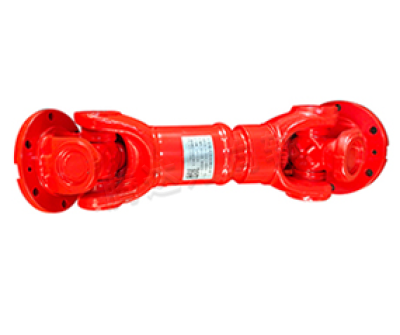

SWC型整體叉頭十字軸式萬向聯軸器簡稱SWC型萬向軸。它是多種結構型式萬向軸（如SWP型，SWZ型）中綜合性能--軸線折角、承載能力、可靠性等最好的、使 用最廣泛的一種型式。
我公司工程師總結二十多年從事該產品設計、制造和推廣應用各類萬向軸的經 驗，并借鑒國外先進技術，用參數優化設計防范對該產品進行深入研究，使其無論 產品性能還是品種和規格都遠遠超出了JB/T5513-91標準的規定，更廣泛地滿足了客 戶的多樣性要求。
二、代號標志
萬向聯軸器選用說明
根據JB5513-91標準，SWC-I和SWC型萬向聯軸器按下列方法選型。其他型號萬向 軸的選擇請用戶向我公司咨詢并共同商定。
1、萬向聯軸器應根據載荷特性、計算轉矩、軸承壽命及工作轉速選用。
2、計算轉矩由式（1）、式（2）或式（1）、式（3）求出：
| Tc=KT…………（1） | T=9550  ……………（2））或T=7024 |  ……………（3） |
式中：
| Tc-計算轉矩，N?m | T-理論轉矩，N?m | Pw-驅動功率 |
| kW Ph-驅動功率 | hp n-工作轉速 | K-工作情況系數，見表1 |
3、一般情況下按所傳遞轉矩和軸承壽命選擇萬向聯軸器，也可根據機械設備具 體使用要求，只校核扭轉強度或軸承壽命中的一項。
3.1、強度校核
按式（4）進行強度校核。
Tc≤Tn或Tc≤Tf或Tc≤Tp………………（4）
式中：
Tc-計算轉矩，N?m ；
Tn-公稱轉矩，即在給定條件-聯軸器轉速≈10r/min，軸線折角β=3°以及軸承壽命LN=5000小時，負荷平穩情況下的理論計算數值；N?m；
Tf-在交變負荷下按疲勞強度所允許的轉矩，N?m；
Tp-在脈動負荷下按疲勞強度所允許的轉矩；N?m； Tp=1.45Tf
3.2、軸承壽命校核
按式（5）進行軸承壽命校核
式中：
| LN-使用壽命，小時 | n-工作轉速；r/min | β-工作時聯軸器節點處的軸承線折角，（°） | Tf疲勞轉矩，kN?m |
| K1-原動機系數 | 電動機：K1=1 柴油機K1=1.2 | KL-軸承容量系數，見表2 | Lmin-軸承最小壽命，小時 |
4、當聯軸器在水平垂直面間同時存在軸線折角時，其合成軸線折角按式（6）計 算：
式中：
| β-合成軸線折角（°） | β1-水平面的軸線折角（°） | β2-垂直面的軸線折角 （°） |
5、萬向聯軸器除按轉矩、壽命選擇外，當回轉直徑小于（或等于）390mm時，還 應按式（7）、式（8）校核最大轉速。
| nmax≤【nβ】………（7） | nmax≤【nL】………（8） |
式中：
| nmax-最大工作轉速，r/min |
| 【nβ】-與工作軸線折角有關的最大許用轉速，見圖1，r/min |
| 【nL】-與工作長度有關的最大許用轉速，見圖2，r/min |
萬向聯軸器聯接法蘭的型式及配套法蘭軸套的說明
萬向聯軸器一般是通過兩端外側叉頭的法蘭與配套法蘭軸套的法蘭相聯。
叉頭的法蘭有如下圖所示四種結構型式，分別為純螺栓孔聯接法蘭以及端面鍵聯接法蘭、 牙嵌式聯接法蘭和端面齒聯接法蘭。
用戶可根據需要進行選擇并應在訂貨時說明。
與萬向聯軸器配套的法蘭軸套按用戶要求單獨提供。
要求提供法蘭軸套的用戶， 訂貨時應向我公司提供設計圖紙，或提出明確要求由我公司代為設計。
